keda 활용해서 프로매태우스 매트릭을 손쉽게 사용하기

Keda 공식 홈페이지

KEDA

Keda 구성 시 참고 주소

KEDA | Scaling Deployments, StatefulSets & Custom Resources

Keda란?

• Kubernetes 이벤트 기반 기반 자동 확장 솔루션입니다.
• Kubernetes-based Event Driven Autoscaler
• 모든 K8S에 설치할 수 있으며 HPA(Horizontal Pod Autoscaler)와 같은 표준 쿠버네티스 구성 요소와 함께 작동 할 수 있습니다.
• Kubernetes 클러스터에 KEDA를 설치하면 두 개의 컨테이너가 실행 됩니다.
  • Keda-operator
    • 배포, 상태 저장 집합 또는 롤아웃을 0에서 이벤트 없이 0으로 확장하는 것 ( 사용 X )
  • keda-operator-metrics-apiserver
• KEDA는 큐 길이 또는 스트림 지연과 같은 풍부한 이벤트 데이터를 HPA에 노출하여 스케일 아웃을 유도하는 Kubernetes 메트릭 서버 역할을 합니다.
• 메트릭 제공은 두번째 컨테이너인 keda-operator-metrics-apiserver의 기본 역할입니다.
• CNCF 제단과 MS의 공동 개발

---

Keda 특징

• 간편한 자동 확장
  • Kubernetes의 모든 워크로드에 풍부한 확장성 제공 무리
• 이벤트 기반
  • 이벤트 기반 애플리케이션을 지능적으로 확장
• 내장 스케일러
  • 다양한 클라우드 플랫폼, 데이터베이스, 메시징 시스템, 원격 측정 시스템, CICD 등을 위한 50개 이상의 내장 스케일러 카탈로그
• 여러 워크로드 유형
  • /scale 하위 리소스가 있는 배포, 작업 및 사용자 지정 리소스와 같은 다양한 워크로드 유형 지원
• 환경 영향 감소
  • 워크로드 스케줄링 및 0으로 확장을 최적화하여 지속 가능한 플랫폼 구축
• 확장 가능
  • 직접 가져오거나 커뮤니티에서 관리하는 스케일러 사용
• 공급업체 불가지론
  • 다양한 클라우드 제공업체 및 제품 전반에 걸친 트리거 지원
• Azure,aws 기능 지원

KEDA 기반으로 확장 할 수 있는 이벤트 소스 중 Prometheus랑 연동하여 스케일

ex) Facade API, node.js 등 CPU와 Memory 지표를 가지고 스케일이 어려운 상황이므로 Prometheus랑 연동하여 스케일

사용목적

• AWS 환경에서 낮은 버전의 Kubernetesd에서의 오토스케일링 문제 해결을 위한 Keda 서비스 도입
• 오토스크일링을 더욱더 세분화해서 하기위해서
• 프로매태우스랑 Keda와 연동하여 생성
• node.js 개발 특성상 CPU,Memory 등 리소스들을 효율적으로 사용하기 때문에 기존 kubernetes에서 지원하는 horizon 지표인 cpu, memory 등으로 스케일링 불가
• prometheus 지표를 활용하여 효율적인 오토스케일링을 위한 작업

---

설치

• 설치는 helm을 이용하여 keda 설치

helm 설치 가이드

헬름 설치하기

helm으로 설치

~~helm 설치 (mac-os)

$ brew install helm~~

스크립트로 helm 설치

$ curl -fsSL -o get_helm.sh <https://raw.githubusercontent.com/helm/helm/main/scripts/get-helm-3>
$ chmod 700 get_helm.sh
$ ./get_helm.sh

$ helm repo add kedacore <https://kedacore.github.io/charts>
$ helm repo update

~~# keda를 설치할 namespace 생성
$ kubectl create namespace keda
$ helm install keda kedacore/keda --namespace keda~~
namespace tool-dev에 설치 예정이므로 위 작업은 안해도됨

keda 삭제 시 주의사항

scaleobject를 제외하고 패키지만 삭제 시 불필요한 scaleobject들이 남아있어 리소스를 먼저 삭제 후
keda 삭제

for i in $(kubectl get scaledobjects -oname);
do kubectl patch $i -p '{"metadata":{"finalizers":null}}' --type=merge
done

for i in $(kubectl get scaledjobs -oname);
do kubectl patch $i -p '{"metadata":{"finalizers":null}}' --type=merge
done

Keda-helm-repo 받기

$ helm pull keda kedacore/keda
$ tar xvf ~
$ cd keda

매개변수 목록

• serverAddress
  • 프로메테우스의 주소
• metricName
  • external.metrics.k8s.io API에서 메트릭을 식별하기 위한 이름. 둘 이상의 트리거를 사용하는 경우 모두 metricName이 고유해야함
• query
  • 실행할 쿼리
• threshold
  • 확장을 시작할 값 (소수점 설정도 가능)
• activationThreshold
  • 스케일러를 활성화하기 위한 목표 값
• pollingInterval
  • 각 트리거를 확인하는 간격. 기본으로 default 30초마다 모든 sclaedobject에서 각 트리거 소스를 확인
  • 현재 구조상 짧은 시간에 급격하게 오르는 스파이크 현상에 대비하여 pollingInterval을 설정하여 불필요한 오토스케일링 작업을 방지

---

실제 사용할 코드

apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: facade-api
  namespace: athena-dev
  labels:
    deploymentName: facade-api
spec:
  pollingInterval: 60 # 초 단위
  minReplicaCount: 1
  maxReplicaCount: 10
  scaleTargetRef:
    name: facade-api
  triggers:
    - type: prometheus
      metadata:
        serverAddress: <http://prometheus.tool-dev.svc.cluster.local:9090>
        metricName: nodejs_active_handles_total
        threshold: '60'
        query: max(nodejs_active_handles_total{app_kubernetes_io_name=~"facade-api"})
# sum(rate(http_requests_total{deployment="my-deployment"}[2m]))
#        authModes: "basic"
#      authenticationRef:
#        name: keda-prom-creds
---
apiVersion: keda.sh/v1alpha1
kind: ScaledObject
metadata:
  name: web
  namespace: athena-dev
  labels:
    deploymentName: web
spec:
  pollingInterval: 60
  minReplicaCount: 2
  maxReplicaCount: 10
  scaleTargetRef:
    name: web
  triggers:
    - type: prometheus
      metadata:
        serverAddress: <http://prometheus.tool-dev.svc.cluster.local:9090>
        metricName: nodejs_active_handles_total_web
        threshold: '40'
        query: max(nodejs_active_handles_total{app_kubernetes_io_name=~"web"})

측정항목의 쿼리 값

kubectl get --raw "/apis/external.metrics.k8s.io/v1beta1/namespaces/YOUR_NAMESPACE/YOUR_METRIC_NAME"
kubectl get --raw "/apis/external.metrics.k8s.io/v1beta1/namespaces/athena-dev/nodejs_active_handles_total_web"

여러 ScaledObject가 동일한 메트릭 이름을 가질 때 메트릭을 얻는 방법
kubectl get scaledobject SCALEDOBJECT_NAME -n NAMESPACE -o jsonpath={.metadata.labels}
kubectl get scaledobject web -n athena-dev -o jsonpath={.metadata.labels}
kubectl get scaledobject facade-api -n athena-dev -o jsonpath={.metadata.labels}

kubectl get --raw "/apis/external.metrics.k8s.io/v1beta1/namespaces/sample-ns/s1-rabbitmq-queueName2?labelSelector=scaledobject.keda.sh%2Fname%3D{ScaledObjectName}"

Facade
kubectl get --raw "/apis/external.metrics.k8s.io/v1beta1/namespaces/athena-dev/s0-prometheus-nodejs_active_handles_total?labelSelector=scaledobject.keda.sh%2Fname%3Dfacade-api"

Web
kubectl get --raw "/apis/external.metrics.k8s.io/v1beta1/namespaces/athena-dev/s0-prometheus-nodejs_active_handles_total_web?labelSelector=scaledobject.keda.sh%2Fname%3Dweb"

1차 TEST

TEST - 방법

부하TEST를 하기에는 추가적인 비용이 발생하므로 threshold의 값을 임의로 낮추어서 test 진행

• threshold: 40 → threshold: 3

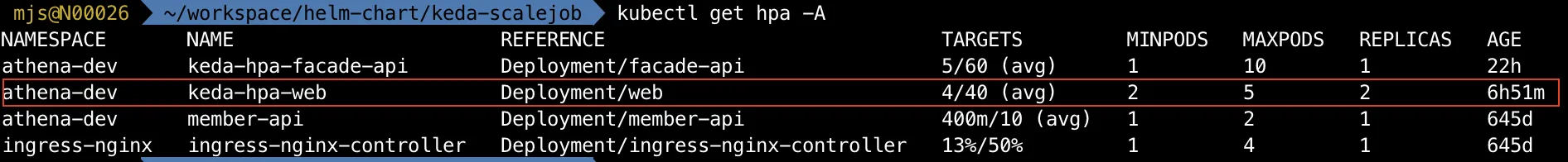

TEST part.1 - 순서

1. threshold: 40 → threshold: 3

2. interval이 걸려 있으므로 1분 대기

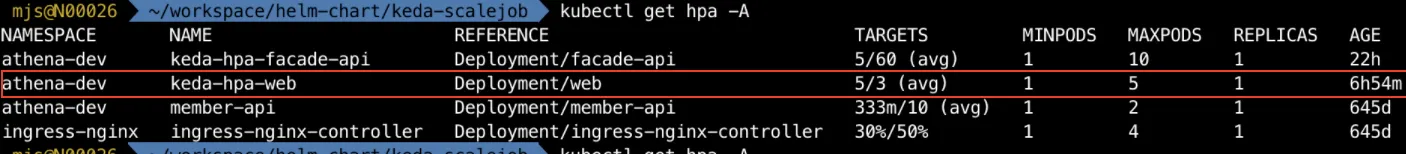

3. 5/3 hpa가 동작 (1분 소요)

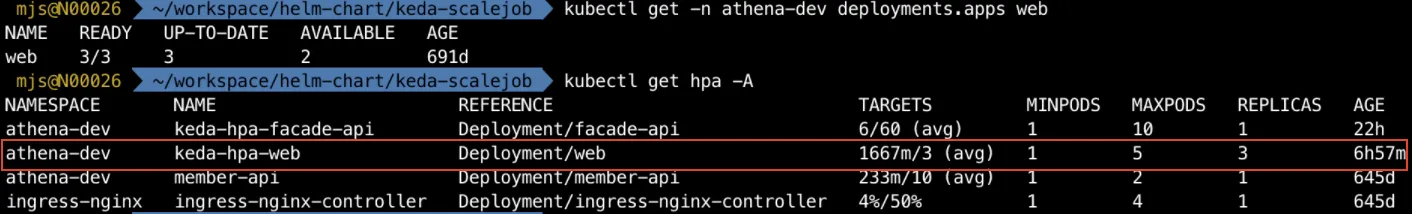

4. web의 pod 수가 [1 → 2] , [2 → 3] 증가 후 hpa에서 자원들이 안정화 된 모습 - 1667m/3
